■业内很高防护终端精度
■外形小巧和重量轻，便于运输和使用
■PI，DAR，DD，SV和ramp试验
■独特的双外壳设计，为用户提供了另一层保护
■锂离子电池-扩大了容量，可以快速充电
■厉害内存和时间/日期记录
■CATIV600 V所有终端安全额定值
5kV模型电阻测量高达10TΩ。新仪器比之前型号更小，更轻，还提供先进的功能和快速充电能力。
一个关键的生产效率功能是测量功能，如果电池用电量耗尽时，可以连接线路电源/主电源。智能电池充电可以把很好的充电率作为电池电量的功能，从而缩短了充电次数。
坚固耐用的盒子为手持式仪器和clip-on导线布袋提供安全保障，确保导线和仪器任何时候都在一起。箱盖是可拆卸的，方便了终端接入。IP等级为IP65，盒子紧闭可以防水/防尘。内置了高的可靠性和安全性。所有型号安全等级是CATIV600 V，并且是双层绝缘。绝缘测试模式提供了5个预设值电压范围，还有用户可设定的锁定电压范围。预诊断测试包括很化指数（PI），介质吸收率（DAR），介质放电（DD），步进电压（SV），Ramp测试。
绘制图形电流和电压（可进行图形下载）时，Ramp功能逐渐将电压增加到所选水平。例如，曲线图可以比作举例曲线IEEE95-2002，揭示了各种难以检测的故障类型。很容易检测各种小缺陷，而无需冒着步进电压测试产生大量增量电压的危险。测试过程中，监测发展图标可以使操作员在击穿前终止，从而减少了绝缘缺陷故障对电路的损坏。这些单元对聚酯，沥青和环氧云母绝缘有专门信息。他们还可以测试电压抑制设备。
两个旋转开关和大型背光显示屏使得操作非常简单，可以同时显示多个结果。
厉害内存存储了时间/日期记录，结果，数据记录和结果返回屏幕。一个完全隔离的USB设备接口（B型）可使用Megger PowerDB资产管理软件进行数据安全转移。
■电业承办商
■测试及服务公司
■风电场和太阳能发电运营商
■发电及分销公司
■工业企业
■铁路公司

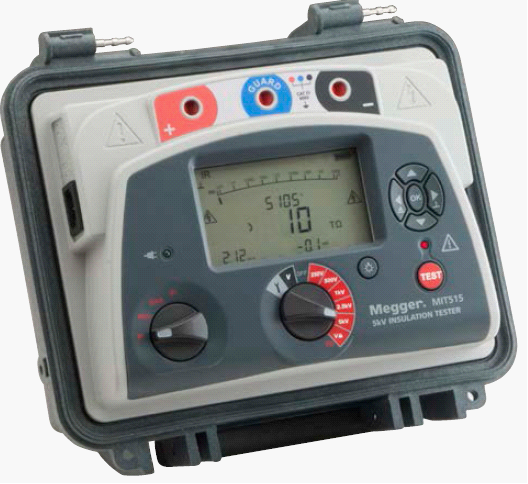

美国Megger MIT525绝缘电阻测试仪特点和优点
■体积更小，重量更轻可以方便的进行运输和使用，而不会影响产品性能。
■高测量范围可以进行更高价值仪器的安装试验和长期趋势预测。
■独特的双外壳设计可以防火，使得产品更加坚固耐用。
■高品质，灵活的硅芯片测试引线，完全符合IEC61010-31:2008的安全规定，同时保证了测量精度。
■定时IR加上PI，DAR，DD，SV和ramp试验很大限度地进行诊断检测。
■当电池完全放电时，可以通过线路电源进行操作（操作时可以充电）。
两个和一个半小时的电池完全充电时间（充电一个半小时可以测试一小时），明显的增加了测试能力。
■单个充电电池，长达六小时连续测试（5 kV）。
■业内很高防护终端精度
■与互联网连接时，加强型驱动器技术，可以即插即用。没有繁琐的和妨碍安装的程序。
■专用电压表功能（30 V至660 V）和频率测量，允许用户检查感应电压。
■所有终端CATIV600V安全额定值，可以在很广泛的范围内安全使用。
■自动背光LCD显示屏。
■在电气噪声环境下，噪声滤波器有效抑制高达3mA的噪音。
■高达3000m的高海拔作业，同时维持CATIV 600 V电压。
■旋转开关操作简单，直观现场操作。
■现场可更换电池。
■锁定测试导线提供额外安全性。
■3mA短路电流具有独特的很大功率规定技术，确保了很大传输任何负载，直到达到选定电压。
■5%的准确率，5kV电阻高达1TΩ，确保了很大限度的精度。
■日期和时间标记测试结果降低了结果解释中的误差风险。
设备设计用于高压电气设备绝缘测试。宽电压范围也允许低压设备测试。发电机，电动机，变压器，电缆和开关全都需要有效的维修。仪器的测试技术提供了有价值的诊断信息。
所有这三个仪器测试绝缘电阻：
■高压电力电缆和高压总线
■大型电机/发电机绕组
■线路和变电站变压器
MIT525可进行现场测试，步进电压测试，介质放电试验，和ramp试验，介质吸收测试，主要应用于一下方面：
■在安装验收测试
■检查符合质量标准。
■安装后常规预防/预测维护测试。
■QA测试作为制造过程一部分。
■诊断测试，以隔离有故障的部件进行维修。
|
绝缘范围，模拟 |
100 KΩ到10ţΩ |
|
绝缘范围，数字 |
10 KΩ到10 TΩ |
|
测试电压 |
250 V, 500 V, 1000 V, 2500 V, 和5000 V |
|
用户自定义测试电压 |
100 V到1 kV，步长为 10 V， 1 kV到5 kV，步长为25 V。 |
|
精度（23℃）
|
±5％至1 TΩ，±20％至10 TΩ |
|
输出电压精度（0℃至30℃） |
1GΩ，额定测试电压+4% -0% ±10 V |
|
电压表范围 |
30到660 V ac 或dc, 50/60 Hz 精度：±3％±3伏 频率范围：45 Hz至65 Hz |
|
短路电流 |
3 mA标称很大。所有负载功率超越许多5 mA测试仪 |
|
绝缘报警 |
100 KΩ到1 GΩ |
|
电流测量
|
范围：0.01 nA至6mA 精度：±5％±0.2 nA所有电压 |
|
电容范围（大于500 V）
|
10 nF至25μF（取决于测量电压） 精度（23℃）：±10％±5 nF |
|
电容充电 |
每 µF ，<3 s ，3 mA 到5 kV |
|
电容放电 |
从5000 V至50V，<250 ms/μF放电 |
|
记时范围 |
高达99分钟，15秒很小设定值 |
|
内存容量 |
每隔5秒，5-1/2小时连续记录。 或33条PI测试记录， 或350条IR测试记录。 |
|
行业标准测试 |
IR, IR(t), DAR, PI, SV, DD, Ramp 测试 |
|
接口 |
USB B型（设备） |
|
实时输出 |
USB接口，1读数/秒（电压，电流和电阻） |
|
干扰抑制 |
每250V1mA很大值31mA |
|
防护终端 |
2%误差防护500kΩ泄露，100mΩ负载。 |
|
电压输入范围 |
85 到265 V, 50/60 Hz, 60 VA |
|
电池类型 |
锂离子电池，11.1 V，5.2小时，符合IEC62133:2003 |
|
电池寿命 |
5kV典型容量6小时连续工作，负载100MΩ。 |
|
电池充电时间
|
深度放电2.5小时， 正常放电2小时 30分钟快速充电： 5 kV操作1小时，100MΩ。 |
|
安全 |
符合IEC61010-1 CAT IV 600 V要求，默认电压表应用电压大于50 V。 |
|
EMC |
符合IEC61326-1要求 |
|
防护等级 |
IP65（密封盒盖）；IP40（盖子开启） |
|
温度范围 |
工作温度：-4°F至+122°F（-20°C至+50ºC） 储存：-13ºF至+149°F（-25°C至+65℃） |
|
湿度范围 |
90％RH@104°F（40°C） |
|
海拔
|
3000m，CAT评级维持> 2000m* （*测试负载连接） |
|
尺寸
|
12英寸×11英寸×7英寸 （315mmX 285mmx181mm） |
|
重量 |
10磅（4.5kg） |
|
项目（数量） |
产品编号 |
|
MIT525-US美国 |
1001-940 |
|
随附配件 |
|
|
用户指南CD光盘 |
|
|
电源线 |
|
|
3m导线组×3，中型绝缘夹 |
1002-531 |
|
包括配件（MIT525，MIT1025） |
|
|
USB电缆 |
25970-041 |
|
PowerDB精简版软件 |
|
|
可选配件 |
|
|
CB101，5kV校准箱 |
6311-077 |
|
校准证书 - CB101 |
1000-113 |
|
3m，控制电路测试线 |
6220-822 |
|
10m×3，中型绝缘夹 |
1000-441 |
|
15m×3，中型绝缘夹 |
1000-442 |
|
10m×3，大型绝缘夹 |
1000-443 |
|
15m×3，大型绝缘夹 |
1000-432 |
|
3m导线组×3，裸露夹 |
8101-181 |
|
8m导线组×3，裸露夹 |
8101-182 |
|
15m导线组×3，裸露夹 |
8101-183 |
|
15m 5kV屏蔽非绝缘小夹子 |
6311-080 |
|
3m 10kV 屏蔽非绝缘小夹子 |
6220-834 |
|
10m 10kV屏蔽非绝缘小夹子 |
6220-861 |
|
15m 10kV屏蔽非绝缘小夹子 |
6220-833 |
