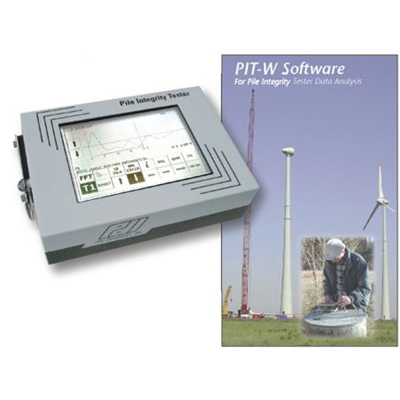

    美国PDI PIT-W2009 专业版软件

    美国PDI PIT-W2009 专业版软件包括标准版和专业版,兼容序列号为2500C及以上的PIT实测数据。美国PDI PIT-W2009 专业版软件可以读取每个锤击记录或平均记录。

    电  话: 010-58485776
    价  格: 电话询优惠价
    品牌 美国PDI
    库存 请咨询产品经理
    缺货出货日 4-6周(请咨询产品经理)
    最小订货量 1台
    更新时间 2015-02-13 14:05:23
    华仪特色
    • 原厂进口 品类齐全
    • 顺丰德邦 送货上门
    • 专业技术 售后保障
    • 阳光采购 一站服务
    • 商品介绍
    • 详细资料
    • 商品附件

    北京华仪通泰科技有限公司,专业从事进口分析检测仪器仪表销售,我们提供丰富的商品种类、有竞争力的产品价格及卓的售后服务。

    美国PDI PIT-W2009 专业版软件包括标准版和专业版,兼容序列号为2500C及以上的PIT实测数据。美国PDI PIT-W2009 专业版软件可以读取每个锤击记录或平均记录。

    PDI PIT-W2009

    美国PDI PIT-W2009 专业版软件产品简介:

    美国PDI公司现正式发布PIT-W 2009版软件。PIT-W 2009版软件包括标准版和专业版,兼容序列号为2500C及以上的PIT实测数据。如果用户的PIT主机序列号低于2500C,则应继续使用PIT-W 2003版软件处理数据;或者以旧换新至当前型号的PIT。所有新型PIT都包括PIT-W 2009标准版软件。

    美国PDI PIT-W2009 专业版软件较新功能

    输入:

    PIT主机使用的采样频率和标定系数可以在PIT-W2009版软件中显示出来,同时也可以纠正采集时输入错误的标定系数。
    双速度分析中,传感器位置可以调整;两个传感器也可以进行数据交换。
    当光标位于某一输入参数时,可使用箭头键或PAGE UP/PAGE DOWN键增加或减小该值。当光标位于图形窗口时,可使用快捷键快速改变桩长、波速、旋转和其它参数。
    图形刻度也有许多改进,包括保存自动刻度类型(如Y=2(-Y))及应用该刻度至整个工程的所有曲线。

    文件和数据导入:

    如果PIT主机设置为记录每个锤击记录而不只是平均记录的话,PIT-W2009软件可以读取每个锤击记录或平均记录。这样,数据处理时,就可以将不一致的锤击记录剔除掉。
    PIT-W2009软件使用一种新的数据文件格式,可以保存更多信息。考虑到向下兼容,该软件也可以选择保存文件为PIT-W2003的数据格式。
    增加了一个选择文件名出现在输出结果中的选项。

    编辑:

    树形列表中的工程名或桩号可以使用Windows剪切(Ctrl-X)、拷贝(Ctrl-C)、粘贴(Ctrl-V)和撤销(Ctrl-Z)快捷键进行修改。连同改进的剪切和粘贴功能,使得PIT-W和其它程序之间数据共享。
    鼠标可用于拖放工程间的或桩之间的记录。
    整个工程记录可通过点击鼠标进行全选或取消全选。
    回放功能已得到了改进,使得备份文件只用于修改过参数,只能恢复上一次修改过的数值。
    增加了一个参考桩列表,其中包含具有相同定义的组中的不同桩之间平均过的记录。
    点击记录列表窗口中的表头可以升序或降序排列记录,也可点击鼠标右键对树形列表中的桩进行排序。
    增加一条竖线显示光标处的长度或频率,该功能可以切换打开或关闭。
    点击鼠标可在时域分析图形中添加一条竖线显示深度值,这条竖线在显示在输出图形中,也可以切换关闭。用户输入的注释可与深度一起显示。如果没有打开竖线,注释将显示在时域和频域分析屏幕的缺省位置。
    已被选择的或作了标记的记录由深蓝色边界进行加亮显示,以区别于未被选择的记录。
    平均过的图形可以显示在一个独立的窗口中,这样用户就可以一起浏览平均过的图形和原始的图形。平均过的数据或图形可以拷贝至其它应用程序中。
    每页底部的页码位置可以改变。
    当前工程中的总桩数显示在状态栏的右下角。
    相同长度的刻度可用于单列输出。原来,只允许多列输出。
    某些参数的小数点位数可以改变。
    单桩多列输出参数中包括了WLHI、和LO

    频域分析:

    频率曲线可以进行多点平滑处理,缺省点数为3
    频率峰值搜索过程得到了改进,即从很高幅值的峰值开始搜索。增加了峰值搜索容许偏差功能,允许用户调整峰值搜索的灵敏度,避免搜索到不需要的幅值小的峰值。
    点击鼠标可手动地插入峰值,之后点击“Delete”键删除。
    基于c/Lc为波速,L为桩长)设置频率分析的缺省频率范围,分别为10001500200030005000Hz
    使用滑动块可同时移动多个峰值。

    侧剖面分析:

    增加了一个复选框,允许参考线在输出图形中显示或关闭。对不同的记录可以有不同的参考线。
    输入屏幕得到改进,所有可编辑的竖线可显示时间和参考位置,如下所示(从左至右):
    1st-(红色)可水平移动,指示脉冲结束位置;与T1一起使用,可定义脉冲宽度;
    2nd-(红色)可水平移动,指示参考线起始位置;
    3rd to 2nd from last-(兰色)底点可以竖向移动,即上下移动参考线;
    Last-(红色)可以水平移动,指示侧剖面分析应该结束的位置。
    当水平移动1st2nd指示线改变输入脉冲宽度时,参考线也随之调整,以反映新的脉冲宽度和/或参考线的起点。
    在计算相对体积时,考虑了实际桩顶面积比。
    增加了一个警告功能,提醒用户T1时刻没有置于脉冲起点处。
    显示光标处长度的竖线可以显示,也可以关闭。
    BETA指示符不再显示桩底以后的位置。
