    美国PDI GMD 滑动测微计

    美国PDI GMD 滑动测微计探头采用球锥定位原理来测量测管上的标记,而且传感器精度很高。美国PDI GMD 滑动测微计本测量系统以米为间距沿测量线测读。

    电  话: 010-58485776
    价  格: 电话询优惠价
    品牌 美国PDI
    库存 请咨询产品经理
    缺货出货日 4-6周(请咨询产品经理)
    最小订货量 1台
    更新时间 2015-02-13 13:40:10
    华仪特色
    • 原厂进口 品类齐全
    • 顺丰德邦 送货上门
    • 专业技术 售后保障
    • 阳光采购 一站服务
    • 商品介绍
    • 详细资料
    • 商品附件

    北京华仪通泰科技有限公司,专业从事进口分析检测仪器仪表销售,我们提供丰富的商品种类、有竞争力的产品价格及卓的售后服务。

    美国PDI GMD 滑动测微计探头采用球锥定位原理来测量测管上的标记,而且传感器精度很高美国PDI GMD 滑动测微计本测量系统以米为间距沿测量线测读

    PDI GMD

    美国PDI GMD 滑动测微计测量系统:

    便携式的和模块化的测量系统由探头、电缆、导杆、读数单元、数据处理单元和校准装置组成。模块化的系统结构使得所有组成部件能进行优化组合。


    测量探头结构

    探头采用球锥定位原理来测量测管上的标记,而且传感器精度很高,在每次测量前后进行定期校准,可达到非常高的测量精度和长期稳定性。球锥定位原理:根据球锥定位原理,设计了锥形的测标及两端为球面的探头。锥形测标是环形的,并被切成四瓣,探头两端的球头也切成四瓣。这样,探头就可在用套管连接的锥形测标中自由地滑动和测量。通过采用高硬度的不锈钢或铜及精密机械加工,球心定位精度可达到0.001mm,可满足多次反复测量的定位要求。确保测量时探头的长度精为1米。


    球锥定位原理

    滑动测微计测量沿测线轴向(可以为任意方向)的位移Δz。滑动测微计的测量精度优于±0.002mm/m

    测量线

    测量管之间由可伸缩的测环连接,即所谓的伸缩式联结器,这些测量管的连接就构成了测线。圆锥状精密测标位于测环内。测量时,探头紧密置于相邻两个锥形测标之间。测量管浇注在土壤或岩石中的钻孔内。考虑可压缩性,根据周围土壤或岩石的性质来调整胶结料。在桩、地下连续墙和挡土墙中,将测量管插入钢筋之间,浇注混凝土至成型。在岩土结构例如垃圾填埋场衬砌或加筋土中,可通过安装板来安装测量管。

    校准

    每一个测量系统都有一个标定设备作为参考并控制零读数对滑动测微计来说,还需要检查校正系数。在每一次测量前后都要对探头进行校准。这样可以保证获得稳定的测量精度和一致性。

    测量步骤

    本测量系统以米为间距沿测量线测读。通过非常高精度地测量两个相邻精密测标的XY方向倾斜,整个测试无中断。使用操作杆将探头旋入测量管,并紧紧地置于两个相邻测标之间。由于探头端部和锥型测标的形状,使用操作杆可以将探头在测量管中移动,并旋转到测量位置。


    测量原理

    在零点测量后开始进行实际的测量。选定的测量时间间隔取决于施工进度或当前的加载状态。从零点测量值和连续的测量值可以得出不同的位移,利用Trical软件,将这些值相加可以计算累积位移。如果将滑动测微计的测量结果和沿垂直和水平方向的钻孔倾斜计的测量结果结合起来,可以确定三维断面位移。

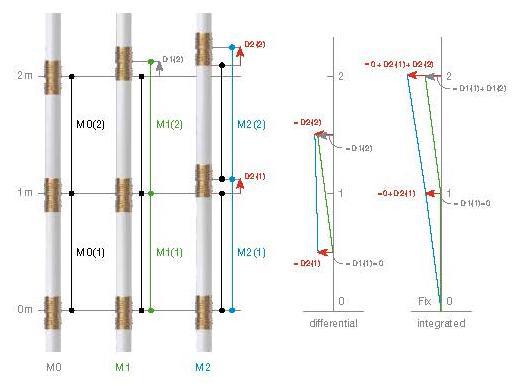

    上图:轴向位移测量,M0为参考测量,M1M2为随后的两次测量。显示了Z方向的位移差和累积位移。
